Soustruh

Parametry

• Status: Mimo provoz
• Otáčky: 150-2000 otáček/minutu
• Kužel vřetene: MK4
• Kužel pinoly: MK2
• Průchod vřetene: 26mm
• Maximální výška nástrojů: 22mm
• Osová výška nástrojů: 12mm
• Šířka lože: 180mm
• Posuv nožového supportu: 60mm
• Posuv pinoly: 85mm
• Příkon motoru: 400V 850W
• Olej v převodovce: Mobilegear 627

Obecná varování

• Používejte zařízení pod dozorem druhé osoby
• Používejte ochranné brýle
• Nepoužívejte zařízení pokud máte na sobě volný oděv, dlouhé rukávy, hodinky nebo šperky
• Dlouhé vlasy musí být zajištěny proti zachycení ve stroji vhodným způsobem.
• Nepoužívejte poškozené nebo tupé nástroje
• Nesundávejte a neblokujte ochranné štíty
• Používejte pouze nástroje LABS, soukromé nástroje musí být před použitím schváleny členy CORE
• Používejte pouze provozní kapaliny dodané LABS
• Při nalezení jakéhokoliv problému označte stroj “Mimo provoz” a informujte CORE team
• Zařízení smí využívat uživatelé s proškolením Školení_Metalworks

Checklist

• před zahájením práce
  • kontrola hladiny oleje v převodovce
  • kontrola stavu posuvů(bez nečistot, dostatek oleje)
  • kotrola uzavřených krytů(převodovka, kryt sklíčidla)
  • kontrola stavu nástrojů
  • kontrola upnutí obrobku
  • kontrola upnutí nástroje
• po ukončení práce
  • uvedení stroje do optimálního stavu
    • vyčistit všechny špony a třísky
    • vyčistit a namazat styčné plochy posuvů
    • uložit všechny nástroje do správných pozic
  • kontrola stavu a kompletnosti nástrojů
    • v případě nalezených problémů vyřadit poškozený nástroj z toolboxu a předat CORE k řešení

Toolset

• Sklíčidlo samocentrovací 125mm
  • sklíčidlo
  • 3 čelisti pro vnitřní upnutí
  • dotahovací klíč
  • montáž 3 šrouby přes upínací desku
• Sklíčidlo pro MK2 k upnutí vrtáků
  • sklíčidlo
  • dotahovací klíč
  • trn na MK2
• Pevný hrot MK2
• Otočný hrot MK2
• Sada nožů 12x12 s pájenými destičkami: 5 kusů

CORE toolset

Součásti CORE toolsetu jsou k dispozici pouze po domluvě s CORE teamem. Jedná se o součásti k jejichž použití je třeba dalších znalostí nebo nejsou majetkem LABS, ale jejich zápůjčka je možná.

• další sada čelistí pro vnější upnutí (LABS)
• sklíčidlo čtyřčelisťové s nezávislými čelistmi(LABS)
• Pevný hrot MK4 pro obrábění mezi hroty (LABS)
• Litinové srdce pro obrábění mezi hroty (LABS)
• Sada kleštin ER32 s pouzdry MK2 a MK4(LABS)

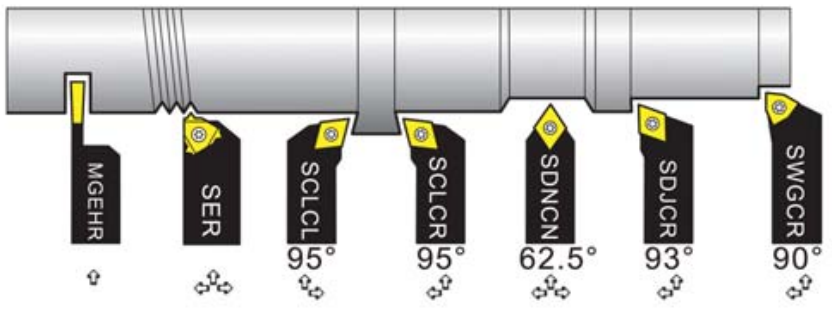

• vyvrtávací nůž S12M-SCLCR09 (LABS)
  • destičky CCMT09T308
• SCLCR1212H06
  • destičky CCMT060204-HM YBC251
